項目概況

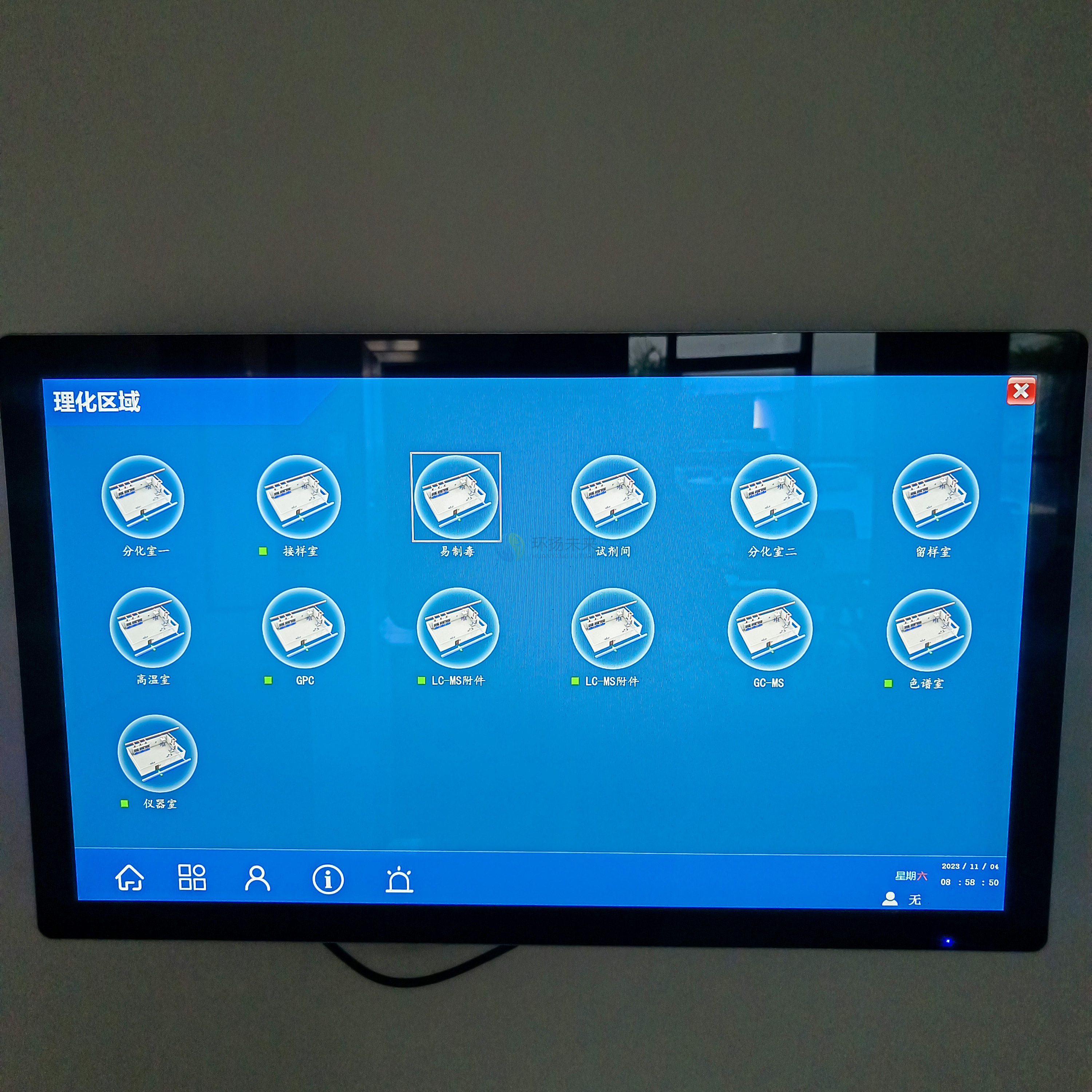

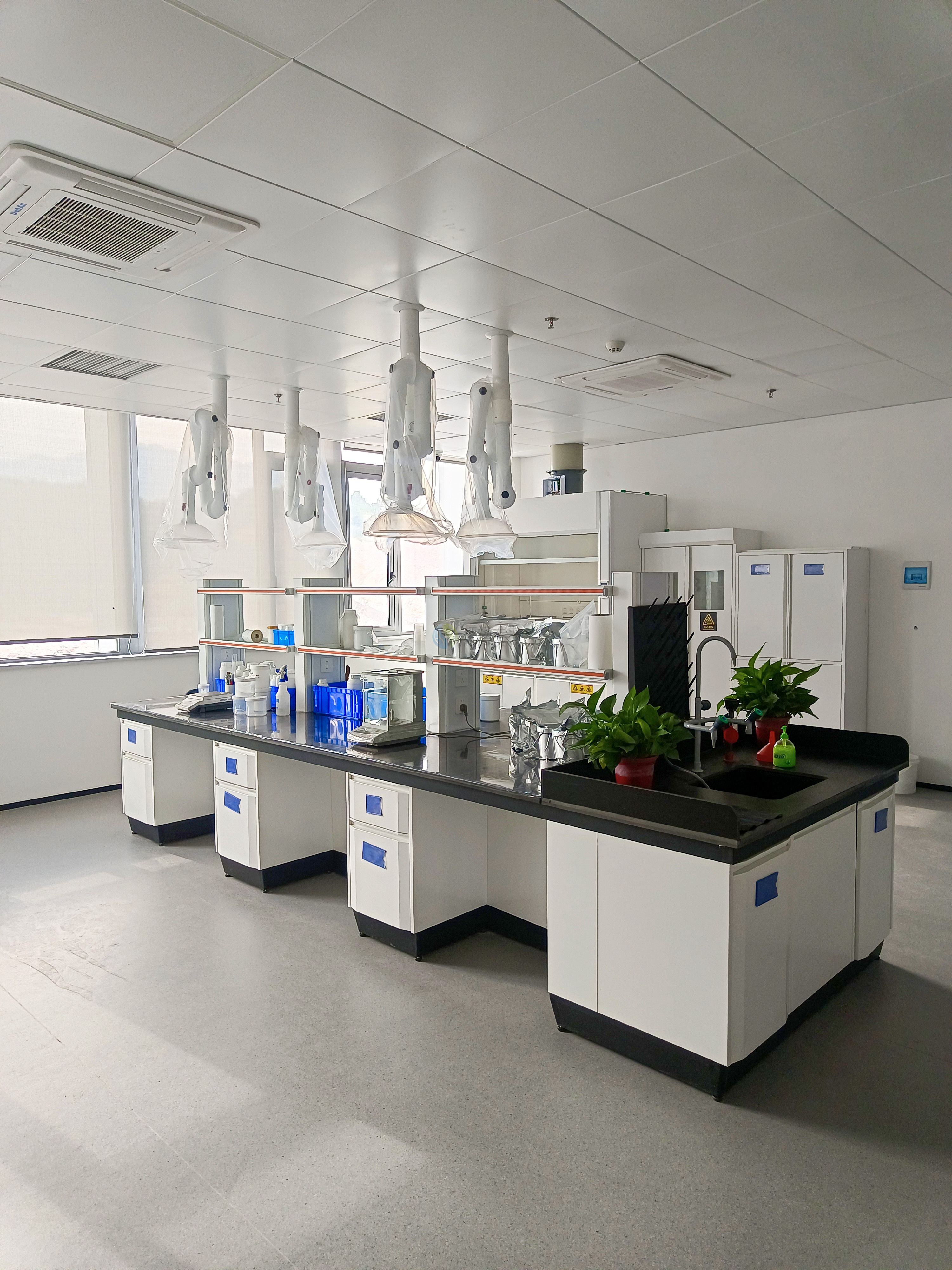

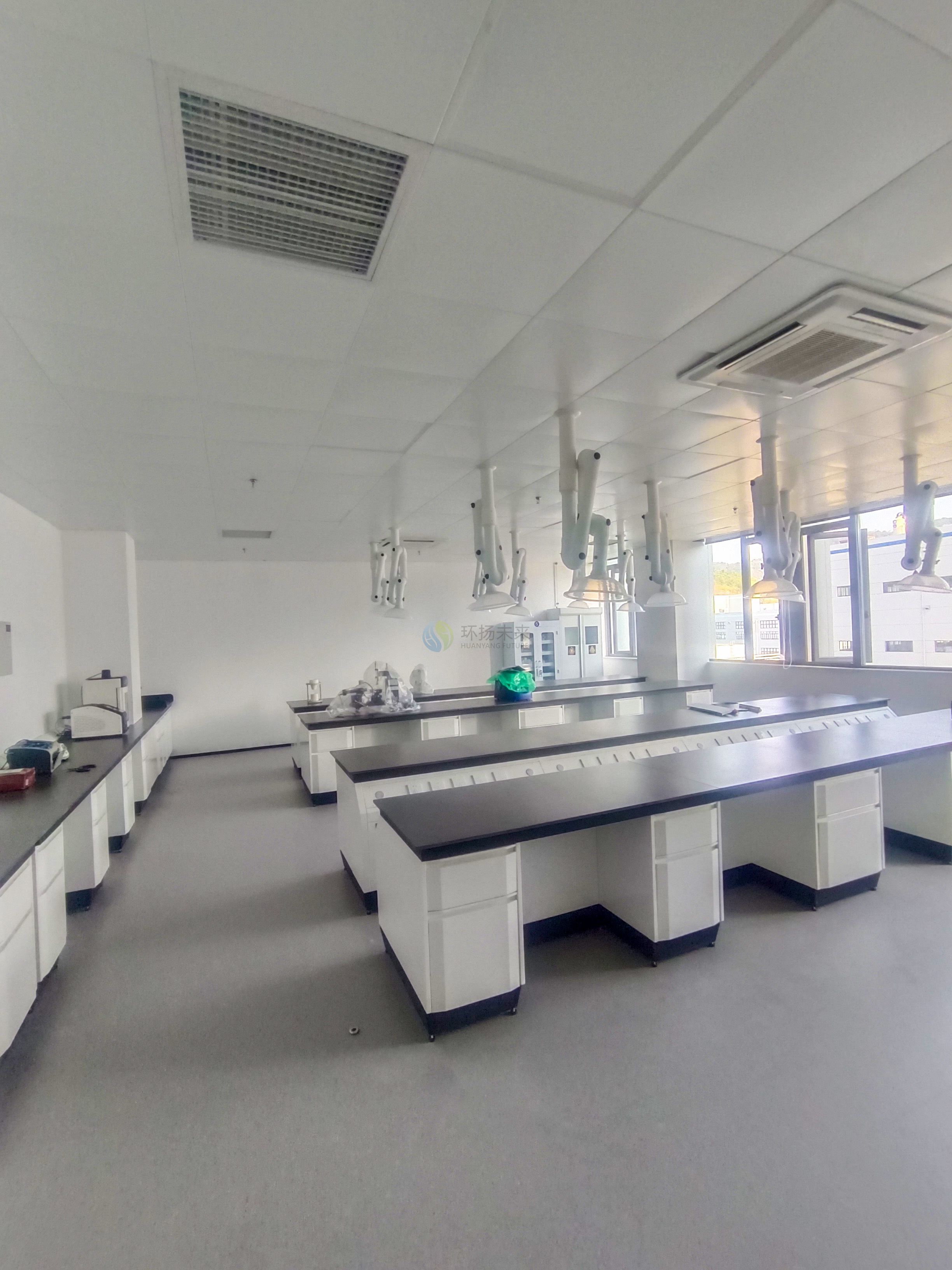

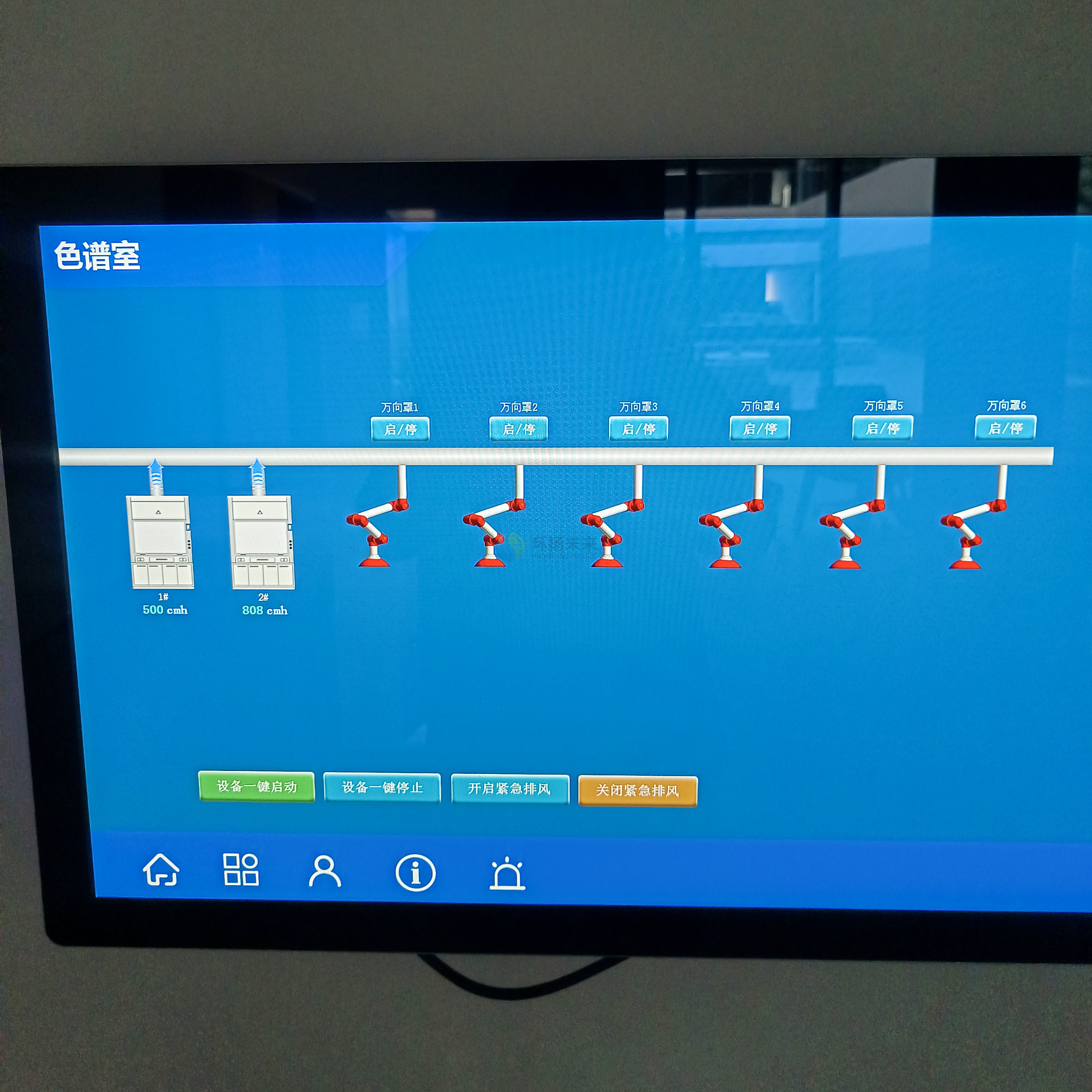

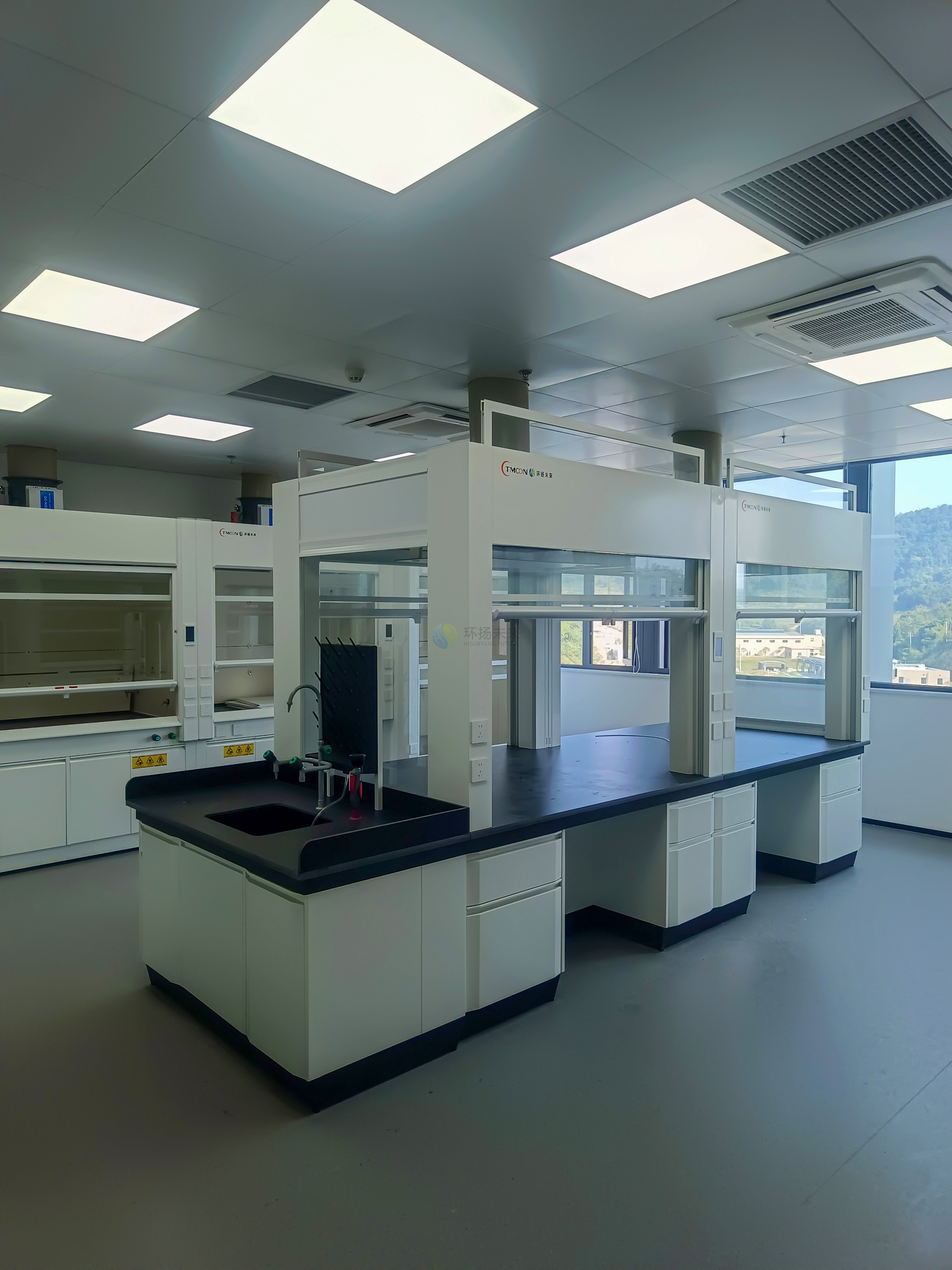

本項目為浙江新安化工集團股份有限公司總部新建設研發實驗大樓，項目工程主要在四到九層（八樓除外）共五層，包含實驗臺、通風柜、排風系統、新風系統、智能化控制系統、氣路系統、廢氣處理的設備及安裝。

項目用房

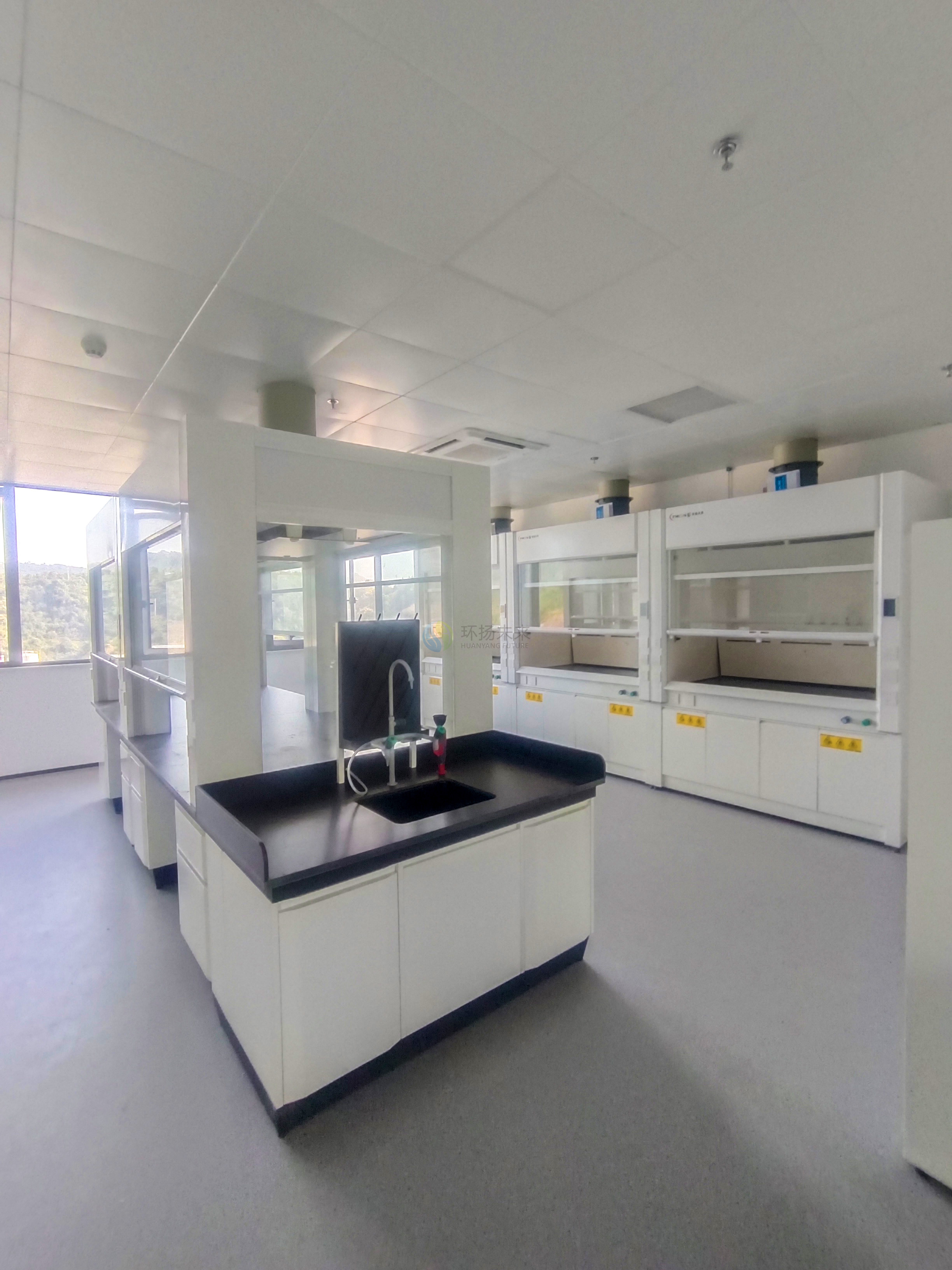

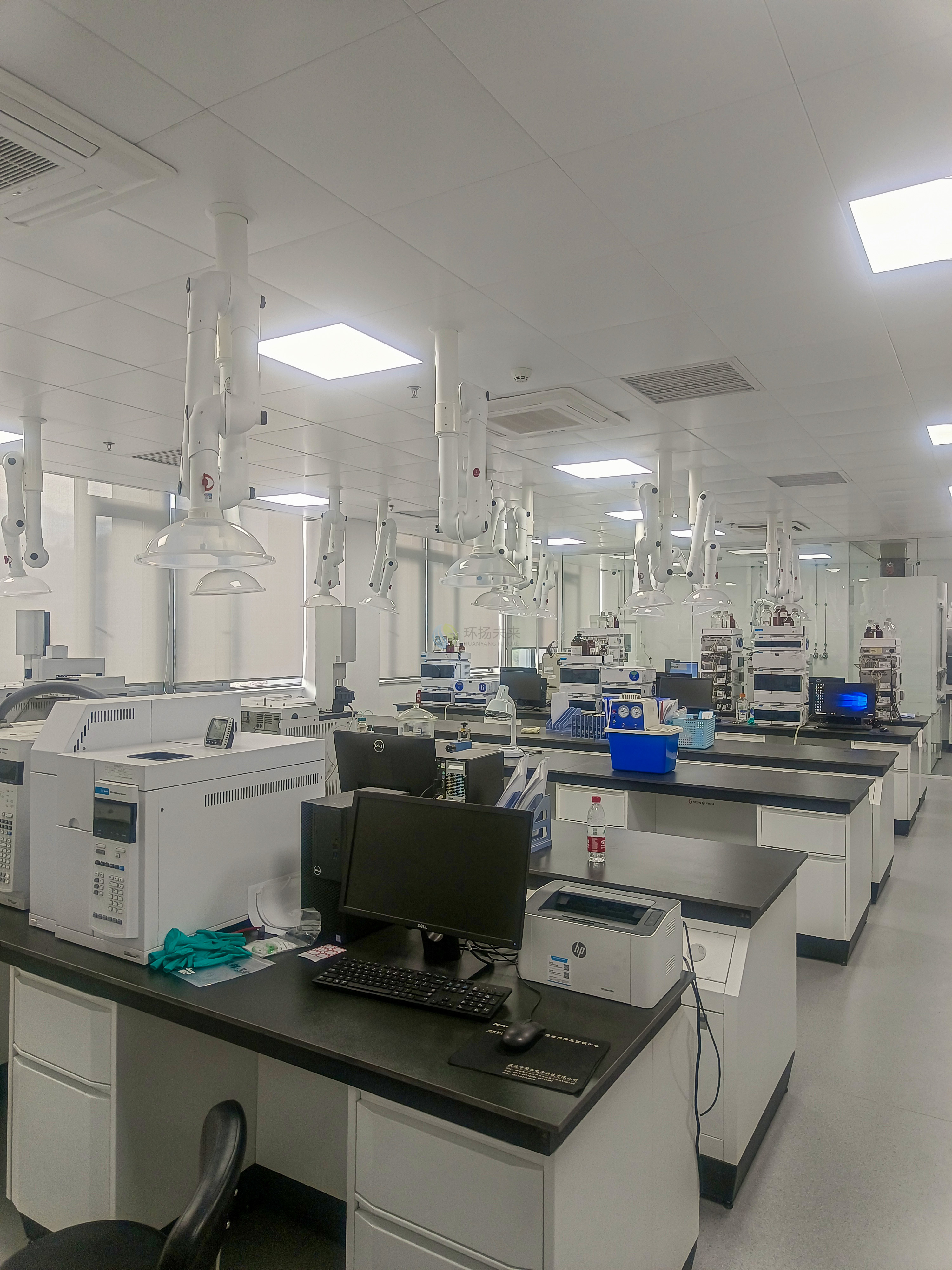

合成實驗室、科研實驗室、儀器實驗室、預留實驗室。

項目目標
規模適宜、功能適用、裝備適度，經濟合理、安全環保。成為節能環保、環境優美、安全前衛的研發實驗室。

排風系統情況
•本項目共采用5套排風系統；
•所有排風從室內做風井上至樓頂，屋面高空排放；
•4~7層、9層，每層為一套排風系統；8層為預留；

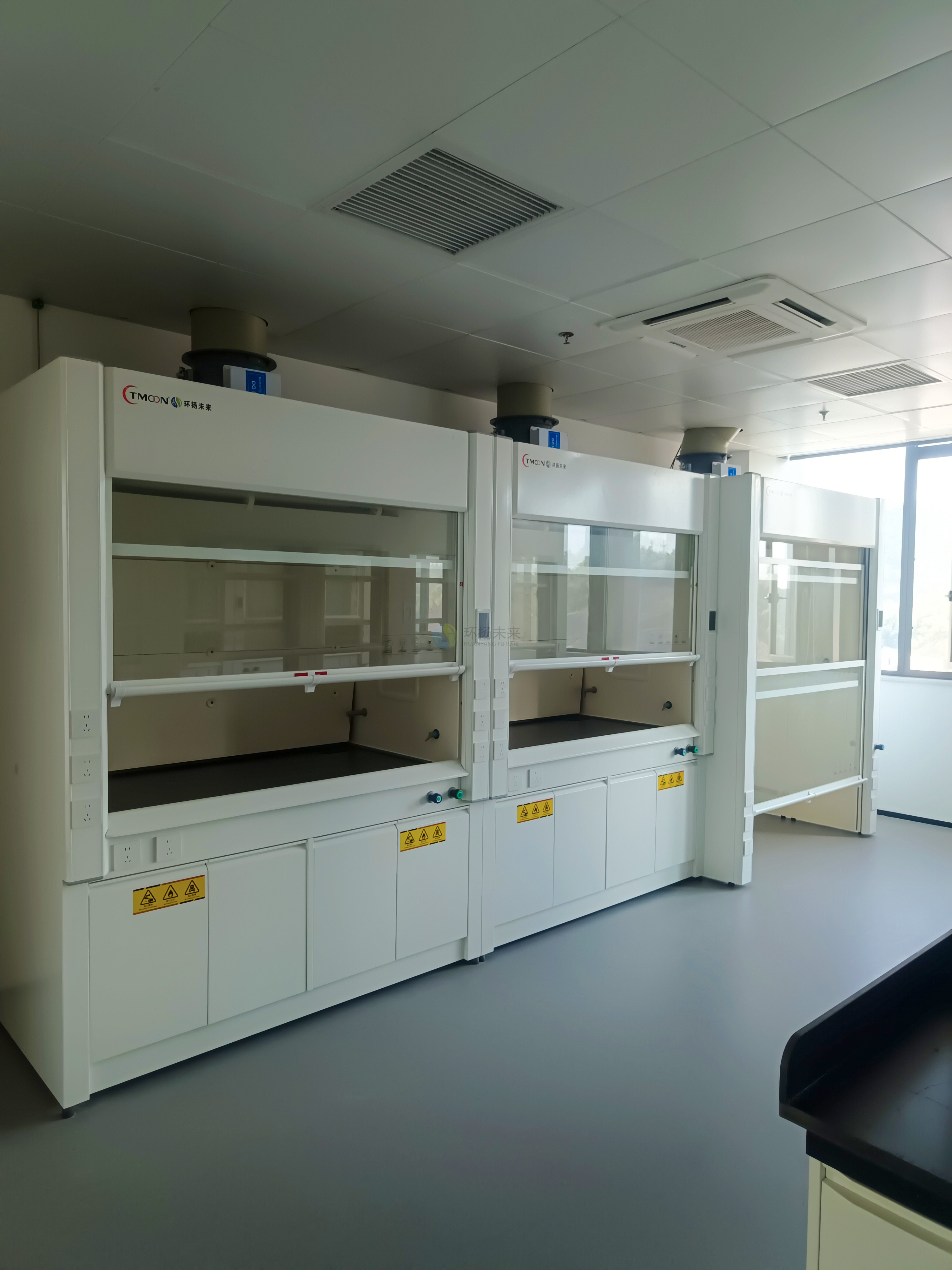

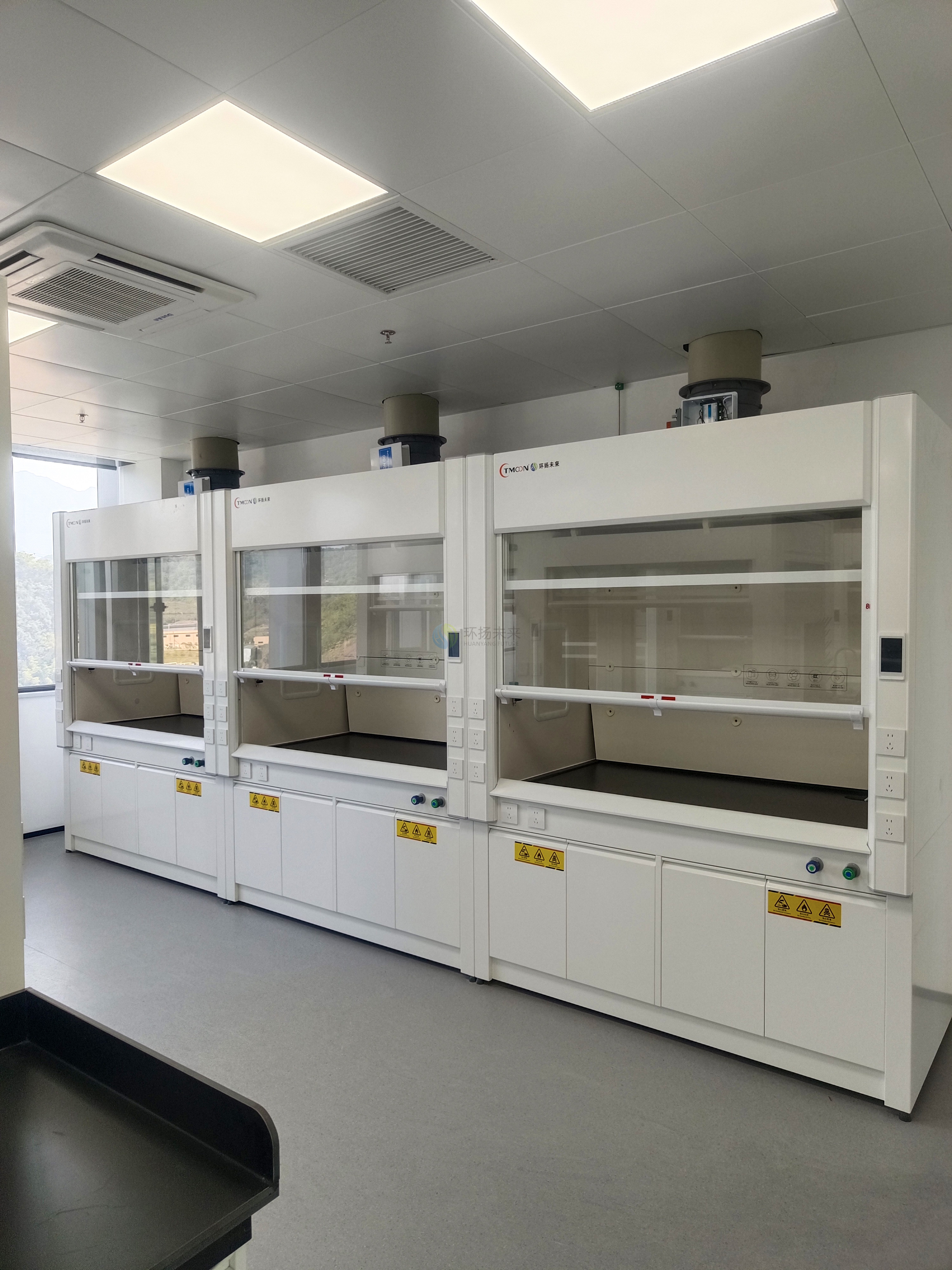

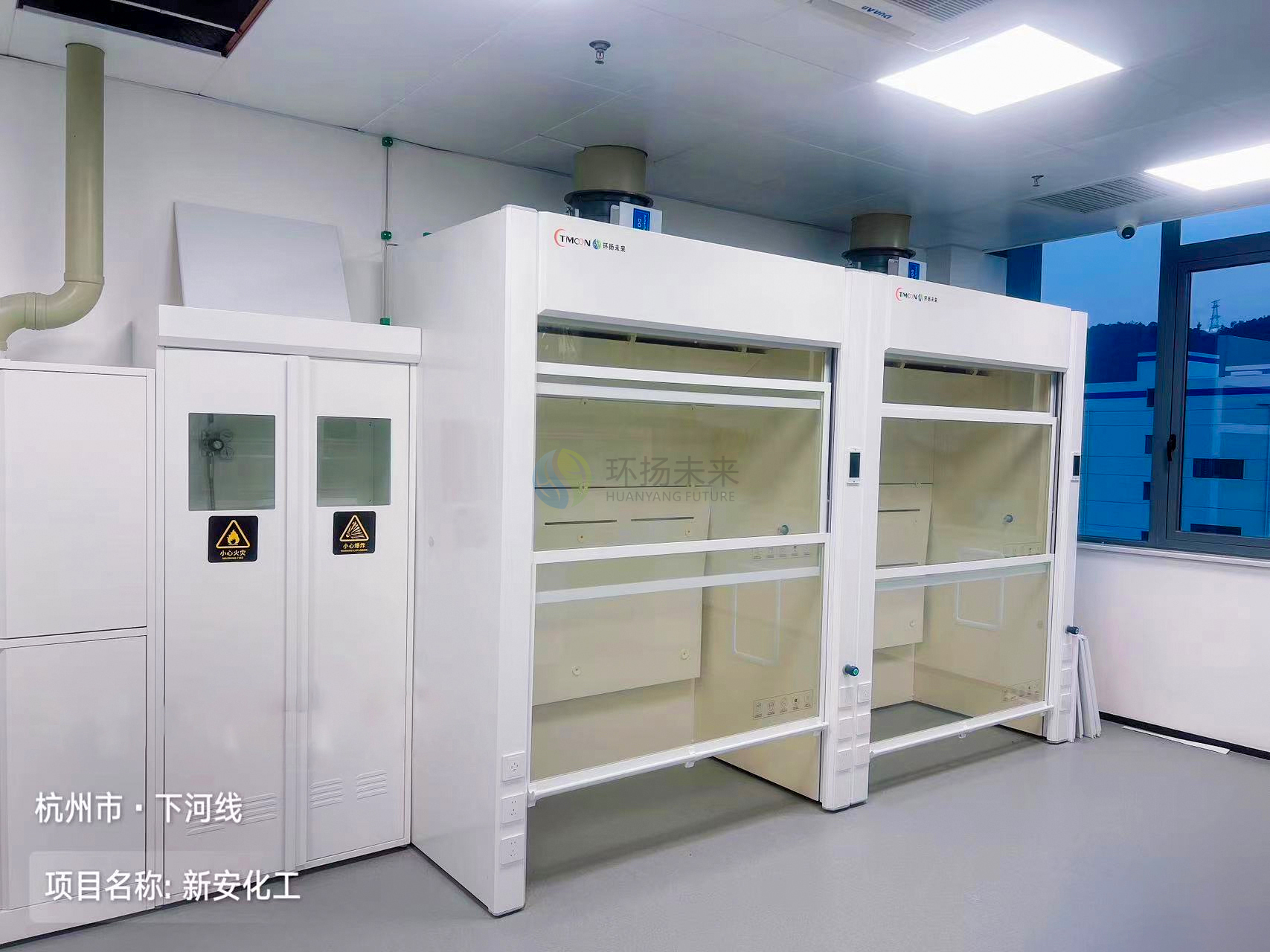

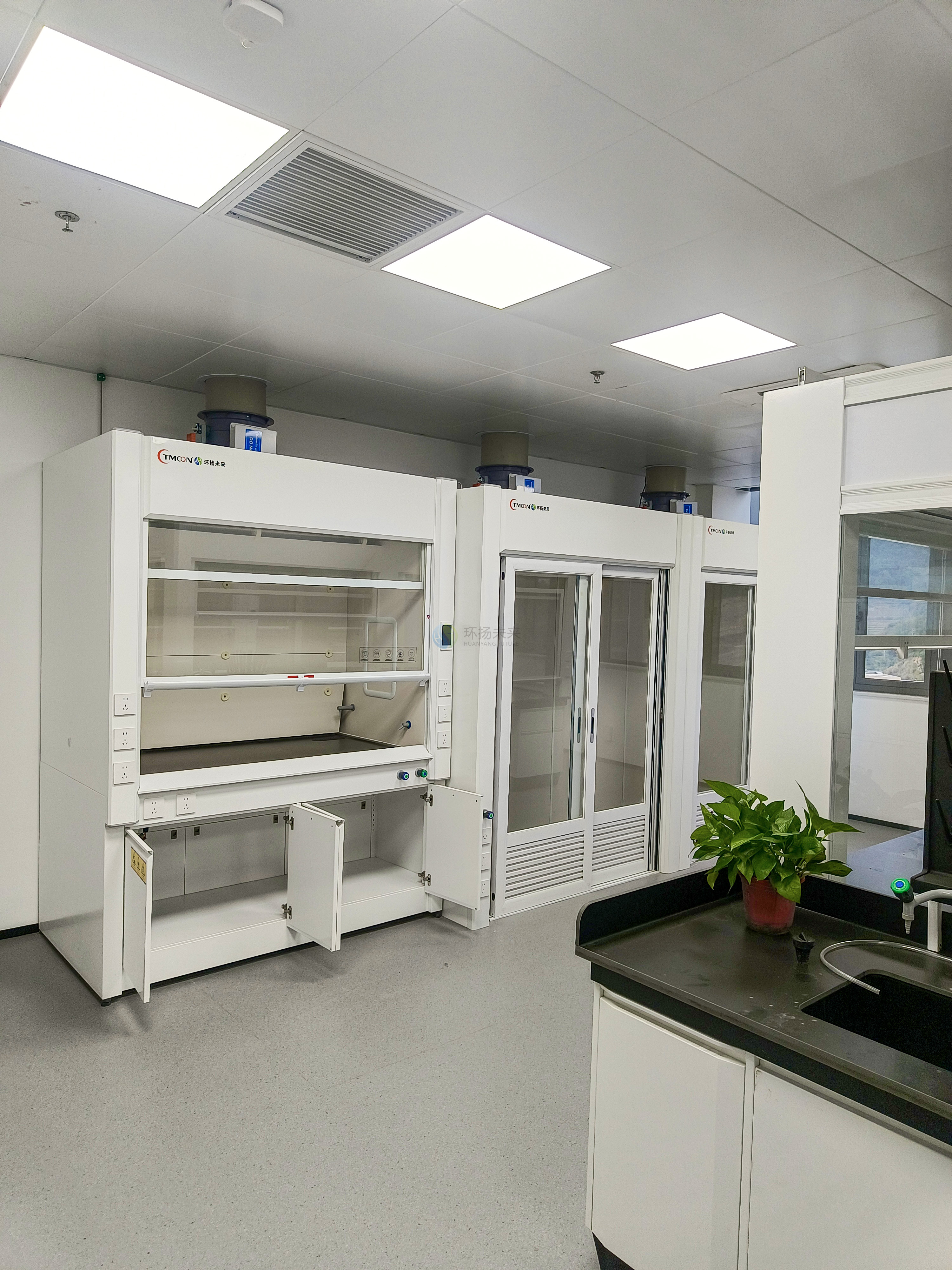

•通風柜采用VAV變風量蝶閥精準控制排風，保持面風速恒定；

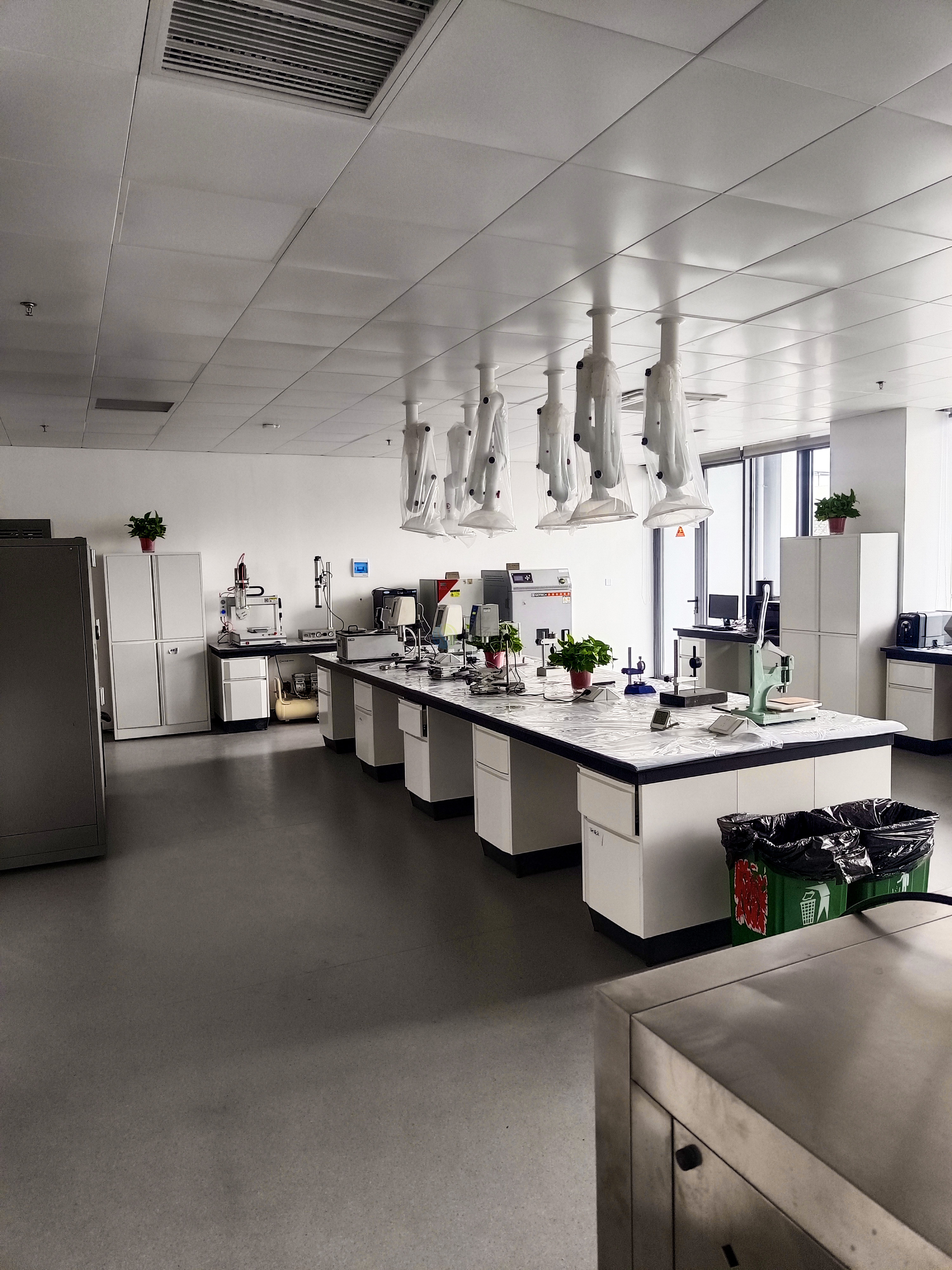

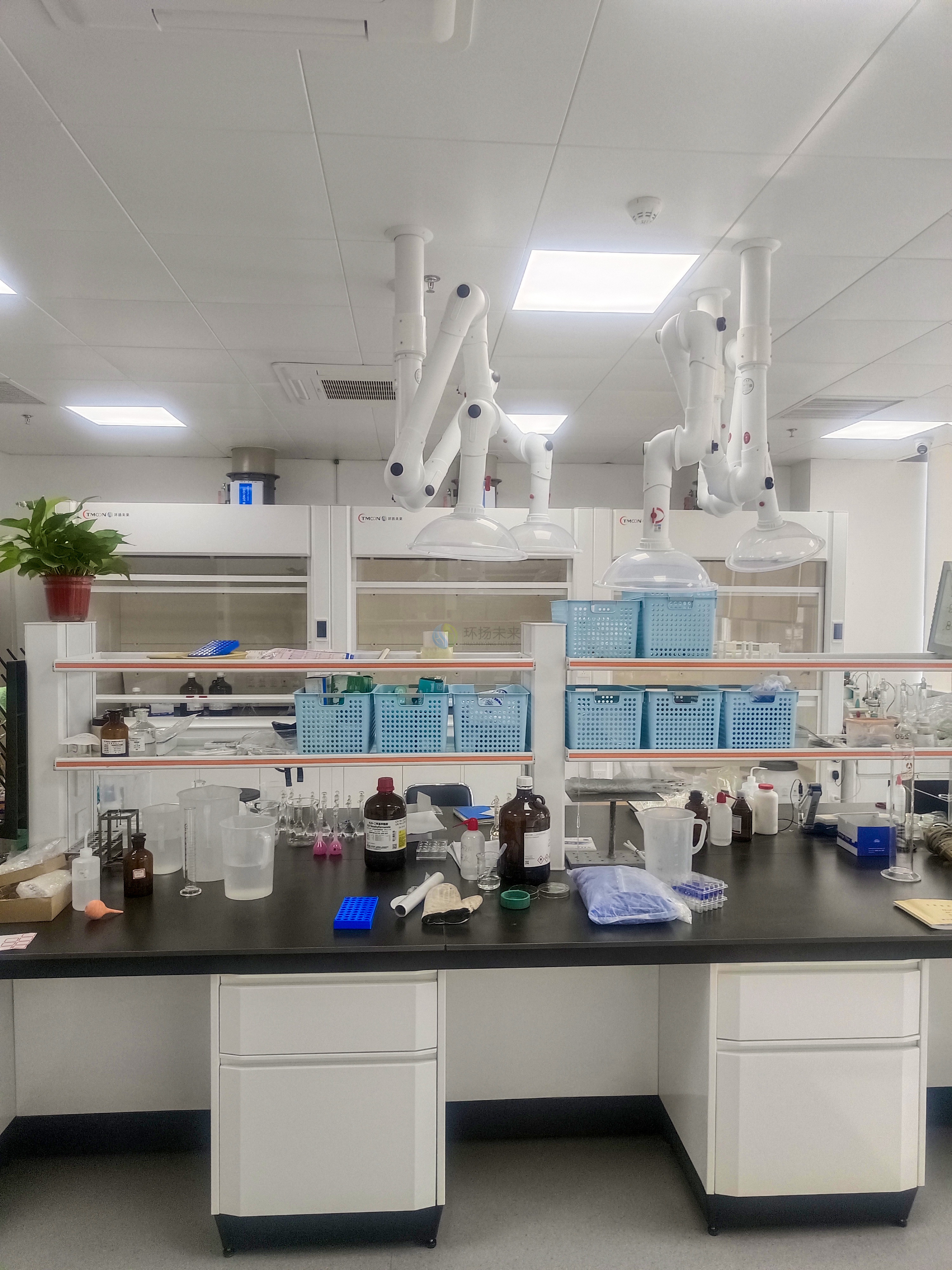

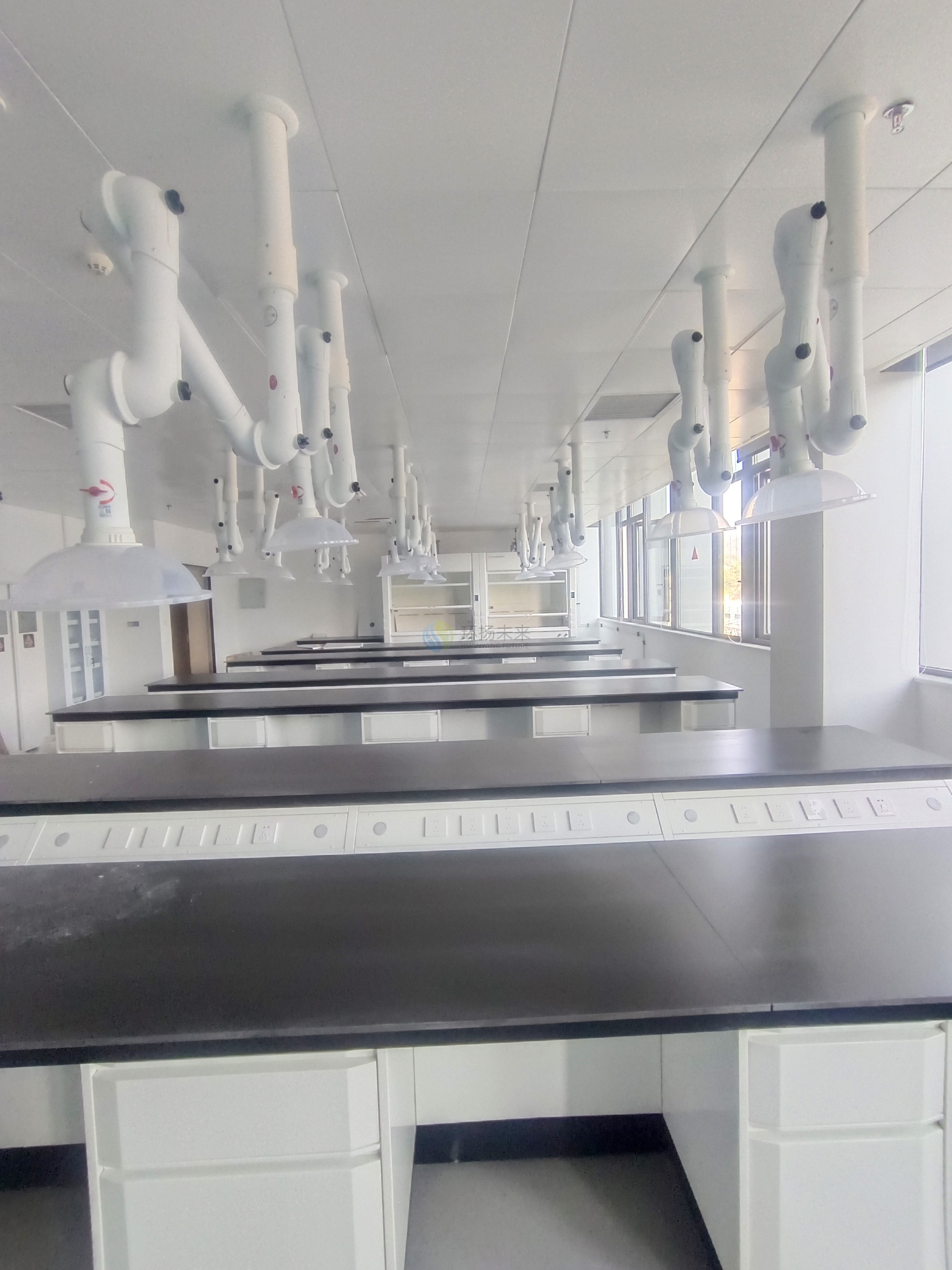

•萬向排風罩、原子罩、排風試劑柜采用定風量蝶閥或手動蝶閥控制排風開啟/關閉；

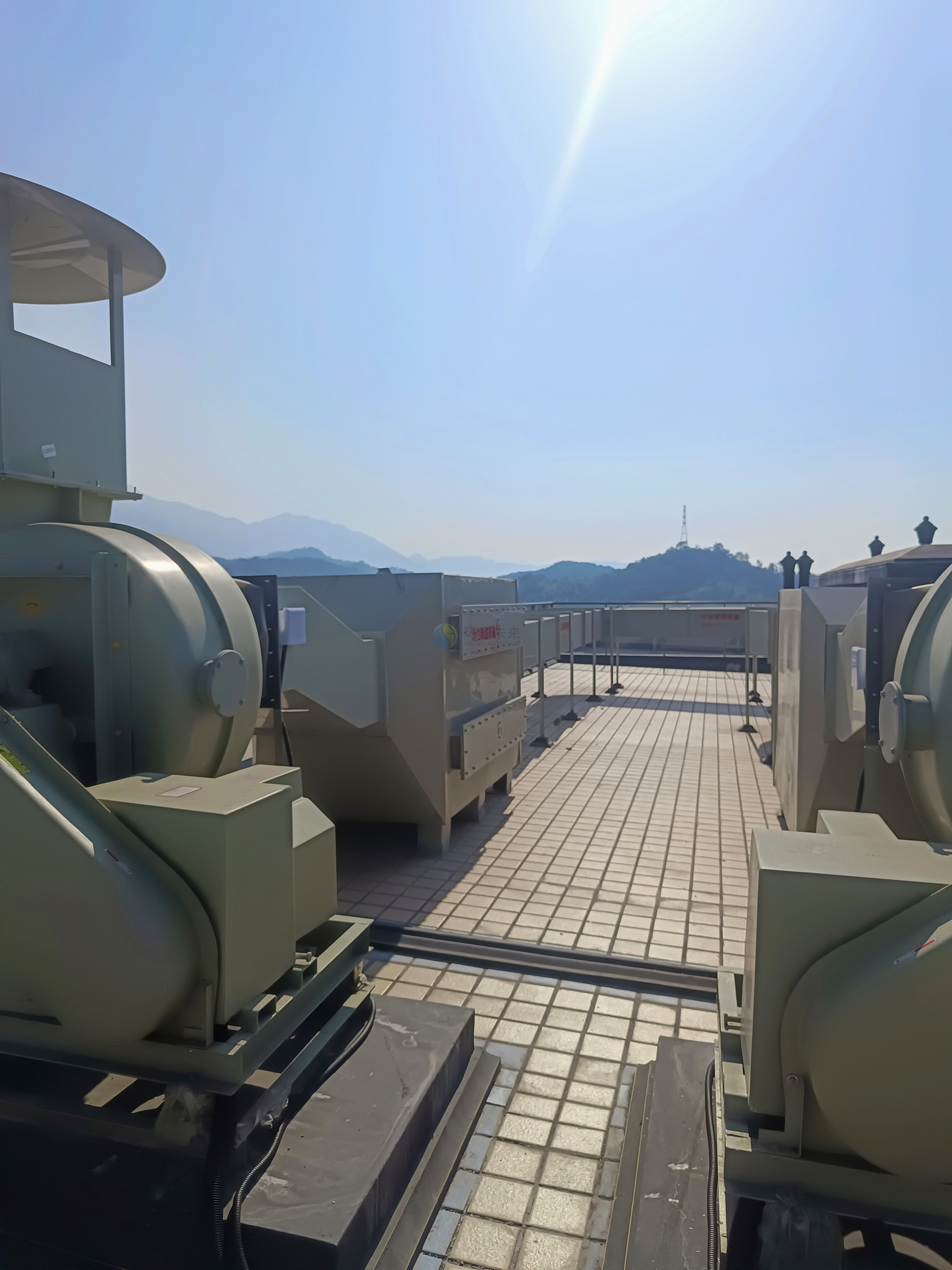

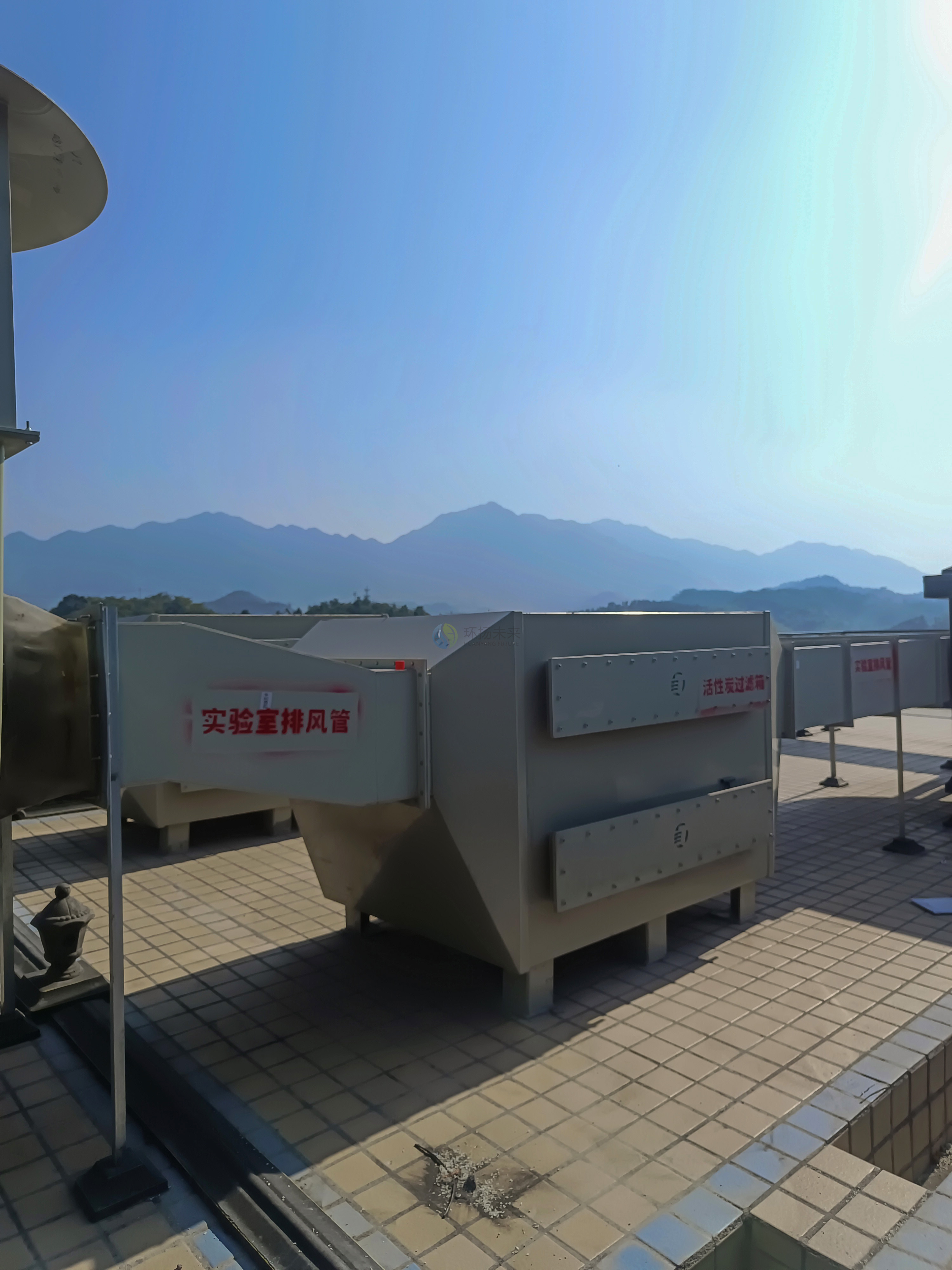

•排風系統末端負壓段增加活性炭過濾器，處理后的廢氣再通至噴淋塔；
•補風采用新風預處理空調，將室外空氣經過降溫及除濕后送入室內，與室內空氣混合，保證室內微負壓的狀態；

項目重點難點1
原建筑層高有限，且實驗室內通風柜數量較多、排風管及新風補風管道尺寸較大，并與消防管道、線纜線槽、給排水管道等交叉，管路系統冗雜，整體布局錯綜復雜，施工難度大。
項目解決方案1
根據BIM模型確認的機電管線排布，通過數據快速導出支吊架形式，經過強度計算，根據結果進行支吊架型材選型設計，制作裝配式組合支吊架，在施工現場僅需要簡單機械化拼裝即可成型，減少現場測量、制作工序，降低材料損耗率和安全隱患，實現現場綠色、節能。

? 主要技術優先性在于：標準化、簡易安裝、施工安全、節約能源、保護環境、堅固耐用、效果美觀

項目重點難點2
本次項目實驗室通風柜數量較多，排風量較大，能耗較高。當通風柜開啟時，房間內會產生巨大負壓，亦無法保證實驗人員、實驗過程的安全可靠。
項目解決方案2:
? 采用變風量變頻控制系統，最大化減少排風量，減少能耗。
? 增加新風補風機，并與排風機變頻聯動進行補風，在保持室內微負壓的狀態下，保證通風系統的正常運轉。

項目重點難點:
? 本次項目，我司涉及的施工包含：實驗臺安裝、風機及管道設備安裝。多施工單位在同區域施工產生施工交叉較多，對人員安全、工程質量與進度均有一定影響。
項目解決方案:
? 與其他施工單位做好溝通，合理規劃施工進度、排布施工工序，有序保質的完成交叉面施工。
? 我司嚴格執行公司“EHS”管理制度，對施工現場一切隱患提前識別，并落實每日安全教育。
? 對于已完成的成品、半成品，做好相關保護措施，并貼好警示牌，加強施工現場巡檢工作。

該項目建成投用后助力化工產業高質量發展。
